Trong các dây chuyền SMT, semiconductor và lắp ráp điện tử, kích thước linh kiện ngày càng nhỏ trong khi yêu cầu về tốc độ và độ chính xác ngày càng cao. Những chi tiết như chip IC, linh kiện SMD, cảm biến hay micro-part rất khó xử lý bằng các loại kẹp khí thông thường do dễ trầy xước, biến dạng hoặc rơi trong quá trình di chuyển. Đó cũng là lý do xi lanh hút (Pick-up Cylinder) ngày càng được nhiều OEM lựa chọn để thay thế gripper truyền thống trong các hệ thống xử lý phôi điện tử chính xác.
I. Pick-up Cylinder là gì?
Pick-up Cylinder là dòng xi lanh khí nén tích hợp cơ cấu hút chân không, được thiết kế để gắp, di chuyển và định vị các chi tiết nhỏ với độ chính xác cao. Khác với cơ cấu kẹp thông thường, Pick-up Cylinder sử dụng lực hút chân không để giữ phôi, giúp hạn chế tác động cơ học lên bề mặt linh kiện và giảm nguy cơ hư hỏng trong quá trình xử lý. Đối với các ứng dụng yêu cầu định hướng linh kiện, PROTEC còn cung cấp các phiên bản tích hợp chức năng xoay hoặc nâng hạ, giúp đơn giản hóa thiết kế module pick-up và nâng cao hiệu suất vận hành.
► Đọc thêm: Tổng quan về xi lanh hút PROTEC – Pick-up Cylinder
II. Vì sao Pick-up Cylinder phù hợp với ngành điện tử?
Trong các dây chuyền điện tử hiện đại, module pick-up cần đáp ứng đồng thời nhiều yêu cầu:
- Xử lý linh kiện có kích thước rất nhỏ.
- Chu kỳ làm việc nhanh.
- Độ lặp vị trí cao.
- Giảm rung trong quá trình tăng và giảm tốc.
- Hoạt động ổn định liên tục.
Các dòng Pick-up Cylinder của PROTEC được phát triển để đáp ứng những yêu cầu này với thiết kế nhỏ gọn, trọng lượng nhẹ và khả năng tích hợp linh hoạt vào các hệ thống tự động hóa.

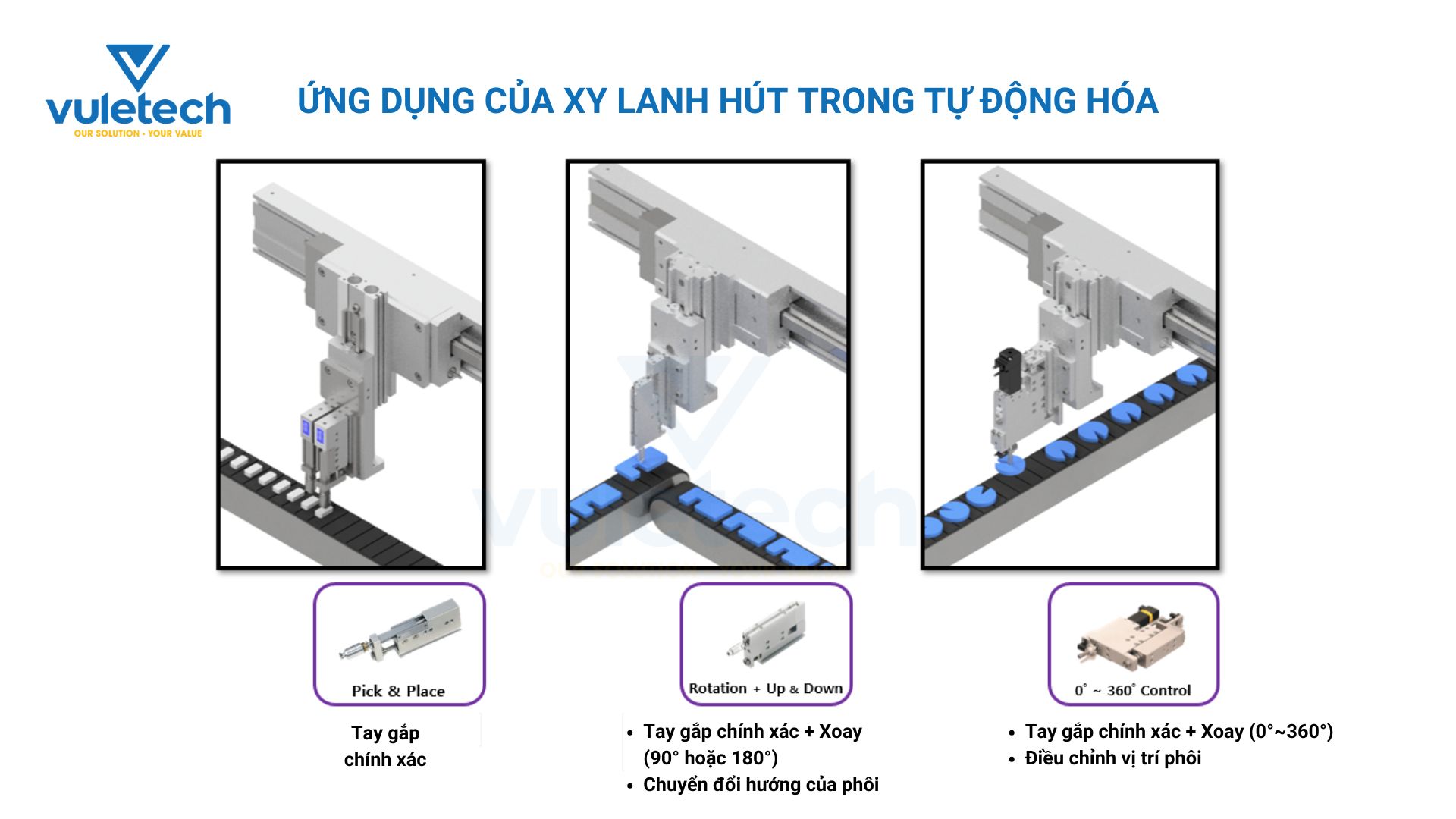

III. Các ứng dụng tiêu biểu của Pick-up Cylinder PROTEC
Tùy theo yêu cầu của từng dây chuyền, Pick-up Cylinder có thể được ứng dụng trong nhiều công đoạn khác nhau.
- Hút và di chuyển linh kiện nhỏ: Phù hợp với chip IC, linh kiện SMD, cảm biến và các chi tiết có kích thước nhỏ, giúp quá trình pick-up diễn ra ổn định và chính xác.
- Hệ thống xử lý chip IC: Được sử dụng trong các module xử lý chip IC với khả năng bố trí song song, tối ưu không gian lắp đặt và nâng cao năng suất của hệ thống.
- Ứng dụng khoảng cách nhỏ (Narrow Pitch): Một số dòng sản phẩm của PROTEC cho phép bố trí với khoảng cách rất nhỏ, phù hợp cho các hệ thống xử lý mật độ cao trong ngành điện tử và bán dẫn.
► Đọc thêm: Máy SMT là gì? Vì sao module pick-up quyết định độ chính xác toàn bộ dây chuyền

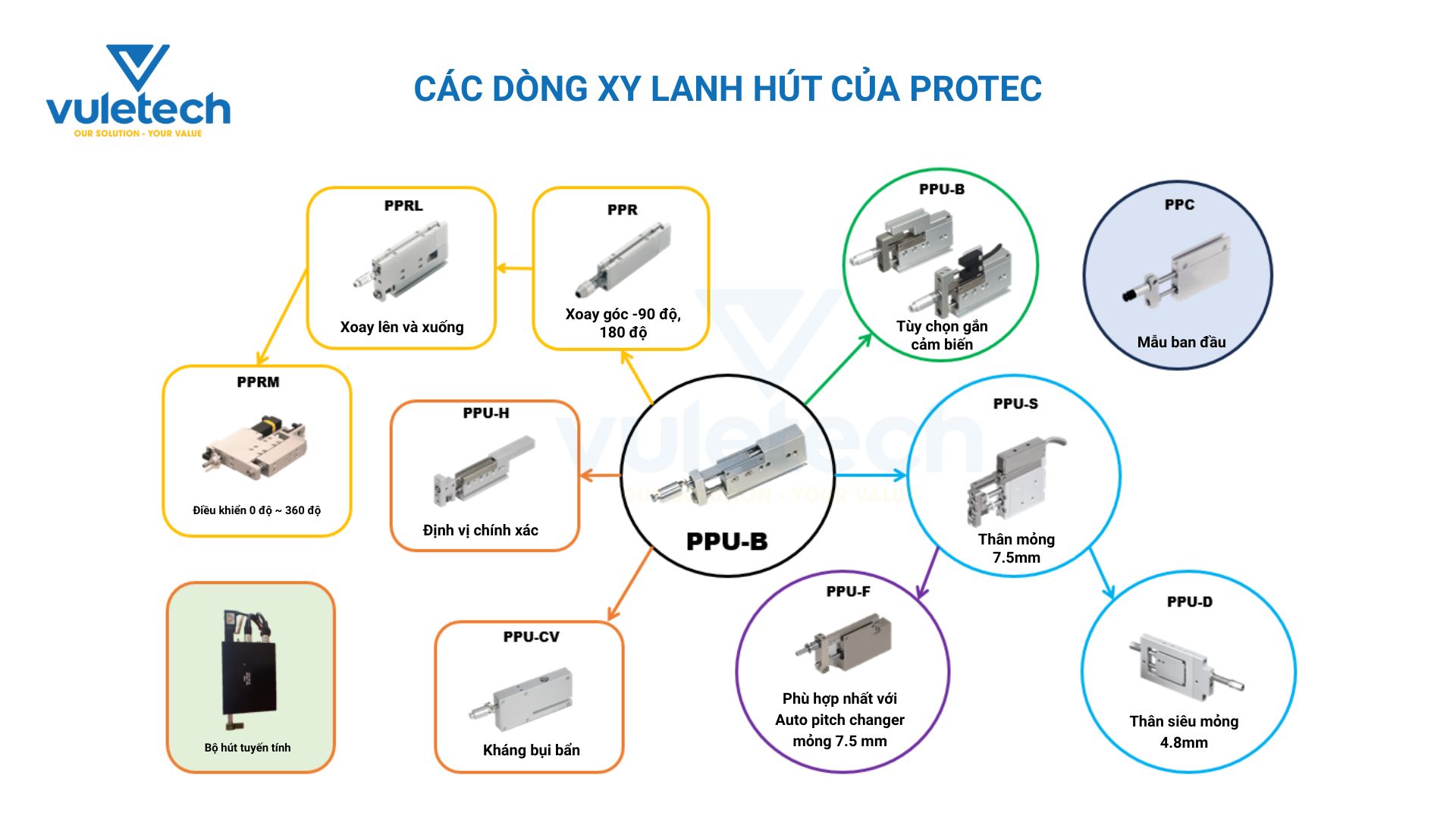

IV. Danh mục Pick-up Cylinder PROTEC
PROTEC cung cấp nhiều dòng Pick-up Cylinder nhằm đáp ứng các yêu cầu khác nhau của OEM:
- PPU-B – Thiết kế nhỏ gọn, dẫn hướng chính xác, phù hợp cho ứng dụng tốc độ cao.
- PPU-CV – Tích hợp seal chống bụi và khả năng điều chỉnh vị trí giác hút ±1 mm.

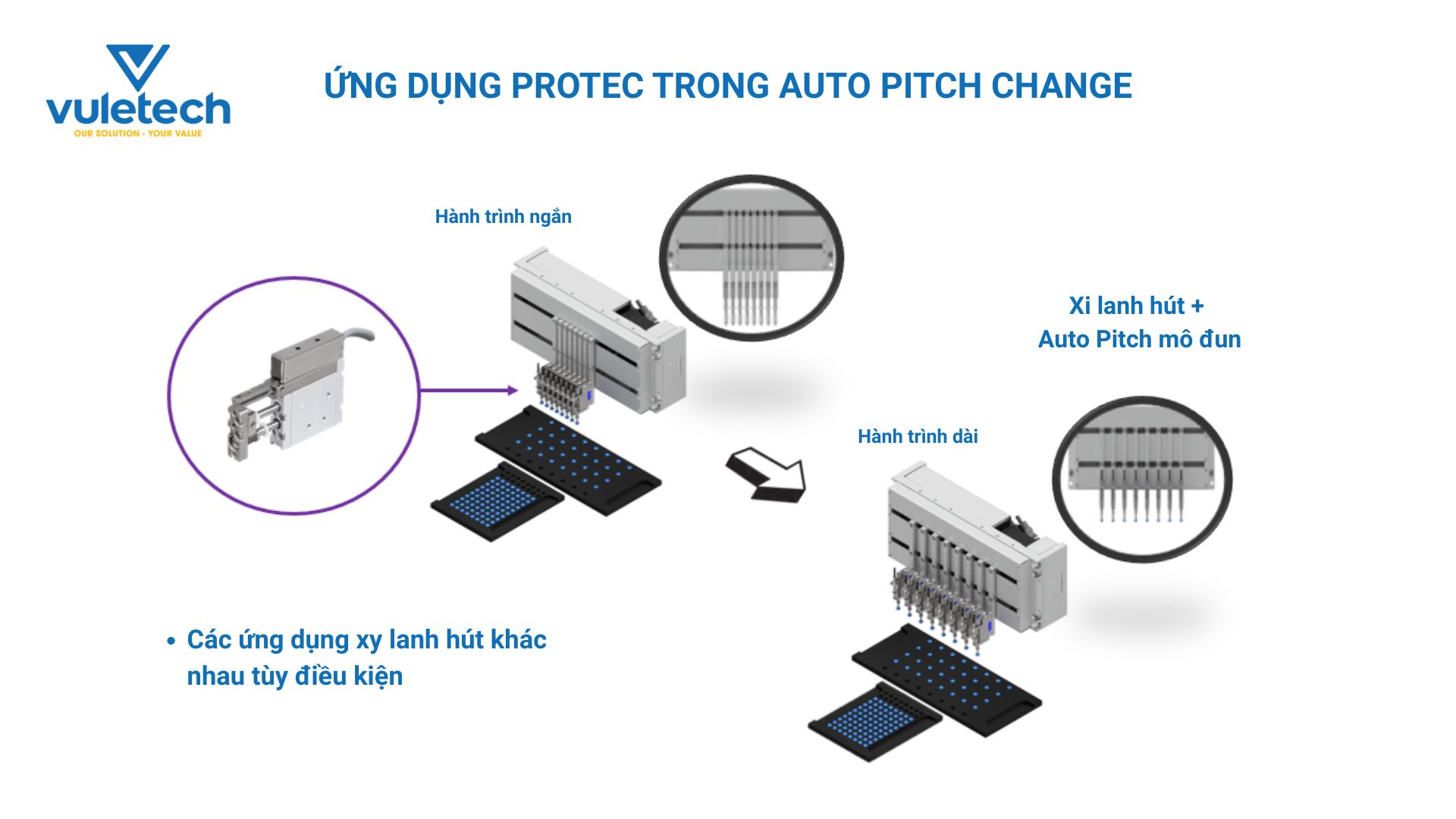

- PPU-F – Độ chính xác cao, phù hợp không gian lắp đặt hạn chế như Auto Pitch Changer.
- PPU-D – Thiết kế siêu nhỏ với lực đẩy kép, đáp ứng các ứng dụng tốc độ cao.
- PPC – Xi lanh hút tích hợp, tối ưu cho xử lý chip IC và linh kiện điện tử.
Nhờ sự đa dạng về cấu hình, OEM có thể lựa chọn giải pháp phù hợp với từng module pick-up hoặc yêu cầu thiết kế riêng.
V. Khi nào nên lựa chọn Pick-up Cylinder?
Pick-up Cylinder là lựa chọn phù hợp khi ứng dụng của bạn:
- Xử lý chip IC hoặc linh kiện SMD.
- Cần giảm khối lượng đầu gắp để tăng gia tốc.
- Yêu cầu độ lặp vị trí cao.
- Cần tối ưu kích thước module.
- Vận hành liên tục với tốc độ cao.

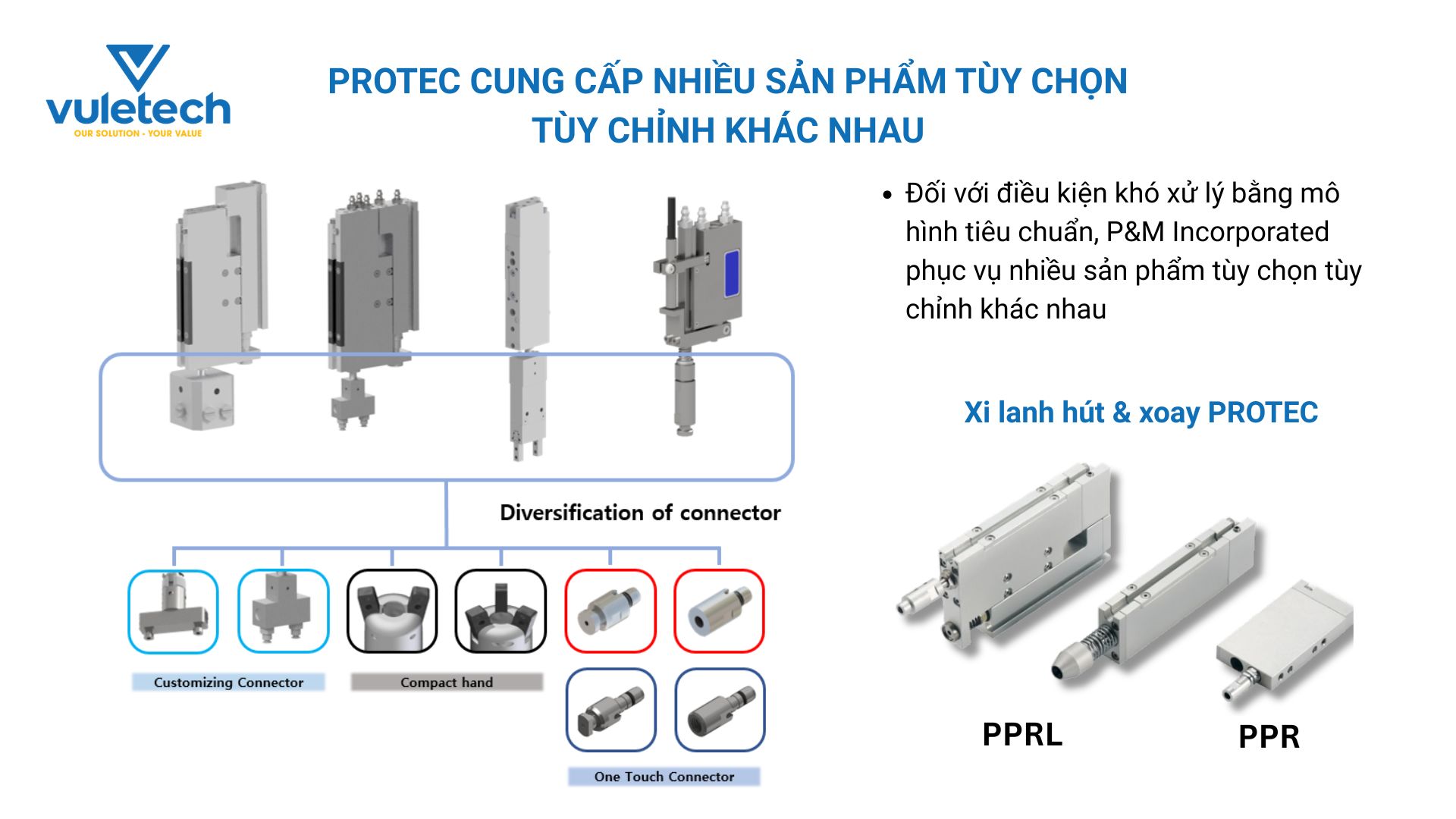

Đối với các ứng dụng cần định hướng linh kiện trước khi lắp ráp, bạn có thể tham khảo các dòng xi lanh hút & xoay PROTEC PPR, PPRL và PPRM để tích hợp thêm chức năng xoay ngay trên đầu gắp.
► Đọc thêm: Checklist kỹ thuật chọn xy lanh cho dây chuyền semiconductor
VI. VULETECH là nhà phân phối chính thức PROTEC tại Việt Nam
VULETECH là nhà phân phối chính thức các thiết bị khí nén PROTEC tại Việt Nam, cung cấp đầy đủ các dòng Pick-up Cylinder cùng dịch vụ tư vấn kỹ thuật cho OEM, nhà chế tạo máy và doanh nghiệp trong lĩnh vực điện tử, SMT và semiconductor.
Đội ngũ kỹ sư của chúng tôi hỗ trợ:
- Tư vấn lựa chọn model phù hợp.
- Đề xuất giải pháp theo từng ứng dụng.
- Hỗ trợ tích hợp vào module pick-up.
- Tư vấn các giải pháp thiết kế theo yêu cầu (Custom Design) cho OEM.
Nếu bạn đang thiết kế máy SMT, hệ thống pick-and-place hoặc thiết bị xử lý linh kiện điện tử, việc lựa chọn đúng Pick-up Cylinder sẽ giúp nâng cao độ chính xác, giảm rung và tăng độ ổn định cho toàn bộ dây chuyền. Liên hệ VULETECH ngay hôm nay để được đội ngũ kỹ sư tư vấn giải pháp Pick-up Cylinder PROTEC phù hợp với ứng dụng của bạn, đồng thời nhận catalogue, tư vấn kỹ thuật và báo giá chi tiết.
